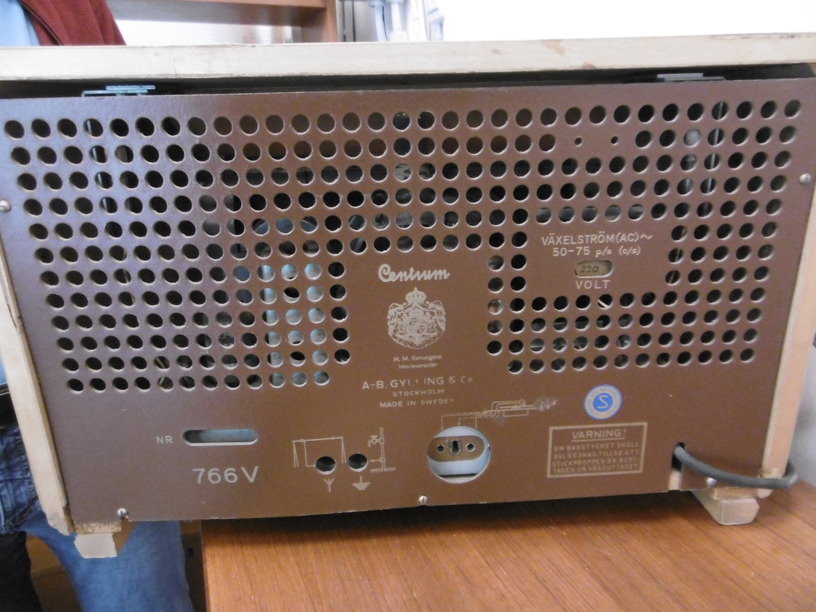

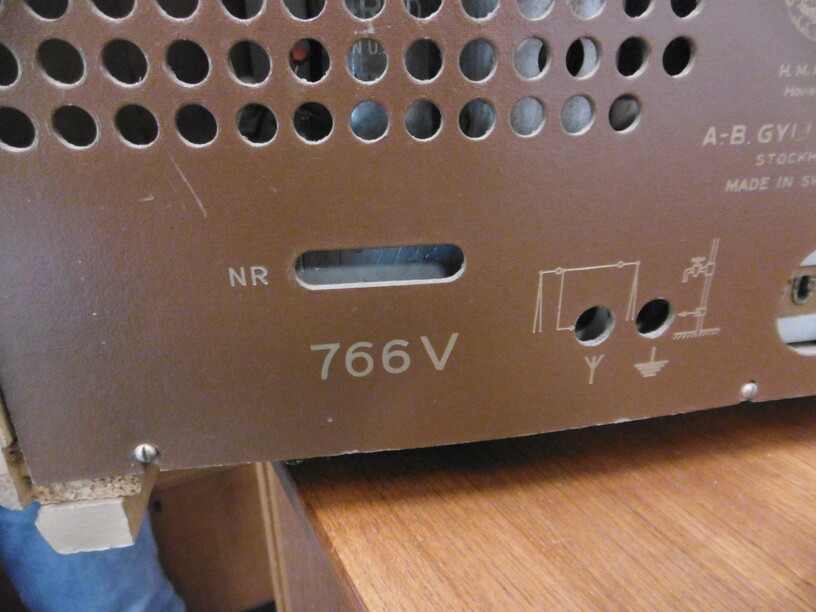

Centrum 766V (221)
(in meiner Sammlung seit
01.06.2019)
Stand: 18.06.2019
Gekauft bei "Reto" in Ed (Dalsland Schweden)
https://cafe-reto.business.site/
Aus verschiedenen Gesichtspunkten ist das ein ungewöhnliches Radio!
Im Inneren sieht es so aus, als wäre das Radio in den USA produziert
worden.
Ungewöhnlich sind auch viele Stationsnamen auf der Skala ...
Calcutta, Quito, Mexico ...
Einige Kondensatoren sind auch aus den USA aber auch aus Dänemark.
Interessant ist die Röhre 7F8 als Misch- und Oszillatorstufe.
Eine ungewöhnlich Schaltung, die es noch zu erkunden gilt.
Es scheint eine "Additive Mischstufe" zu sein.

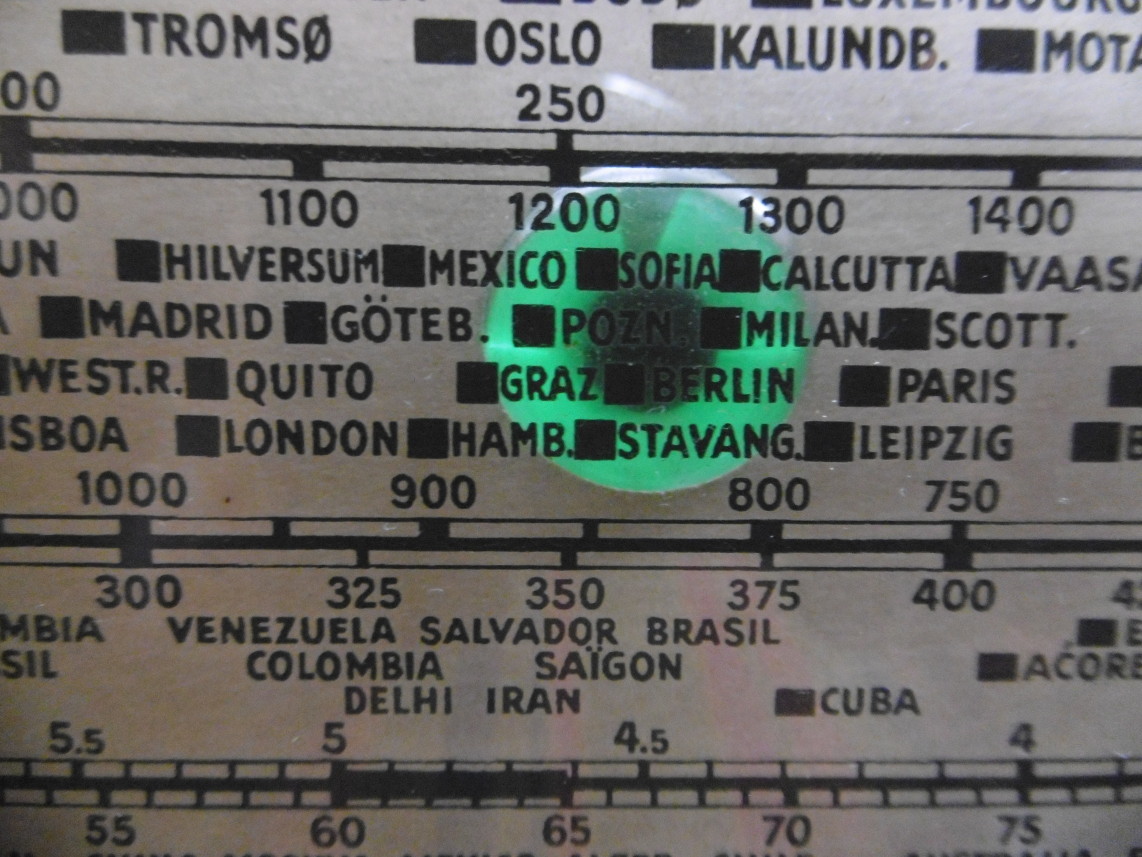

Ungewöhnlich ist, dass das MagischeAuge unterhalb der mit
Stationsnamen gedruckten Skalenscheibe sitzt.
Die Instandsetzungsarbeiten liefen allesamt ohne größere
Schwierigkeiten.
Nach einer Reinigung des Gerätes und Austausch der
Problem-Kondensatoren lief das Radio sehr gut.
Nur das MagischeAuge war schon stark verbraucht.
Dem Gerät wurde ein neues MagischesAuge 6U5 geschenkt :-)
Hier das Video zu diesem Radio:
https://youtu.be/ycYDxjbrb2c

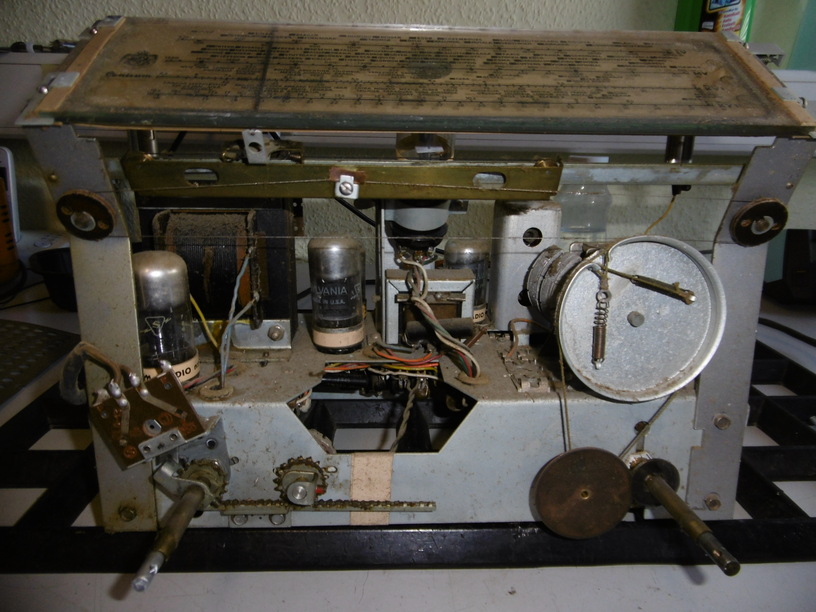

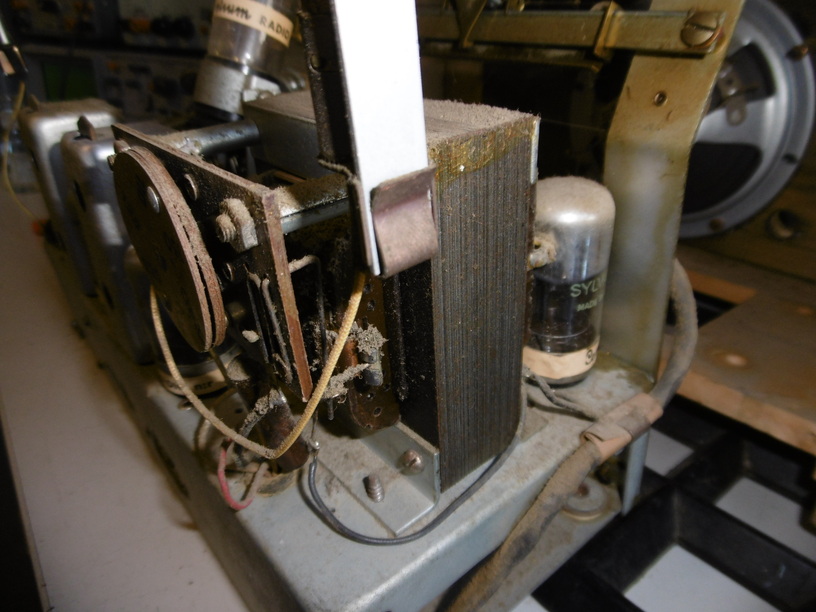

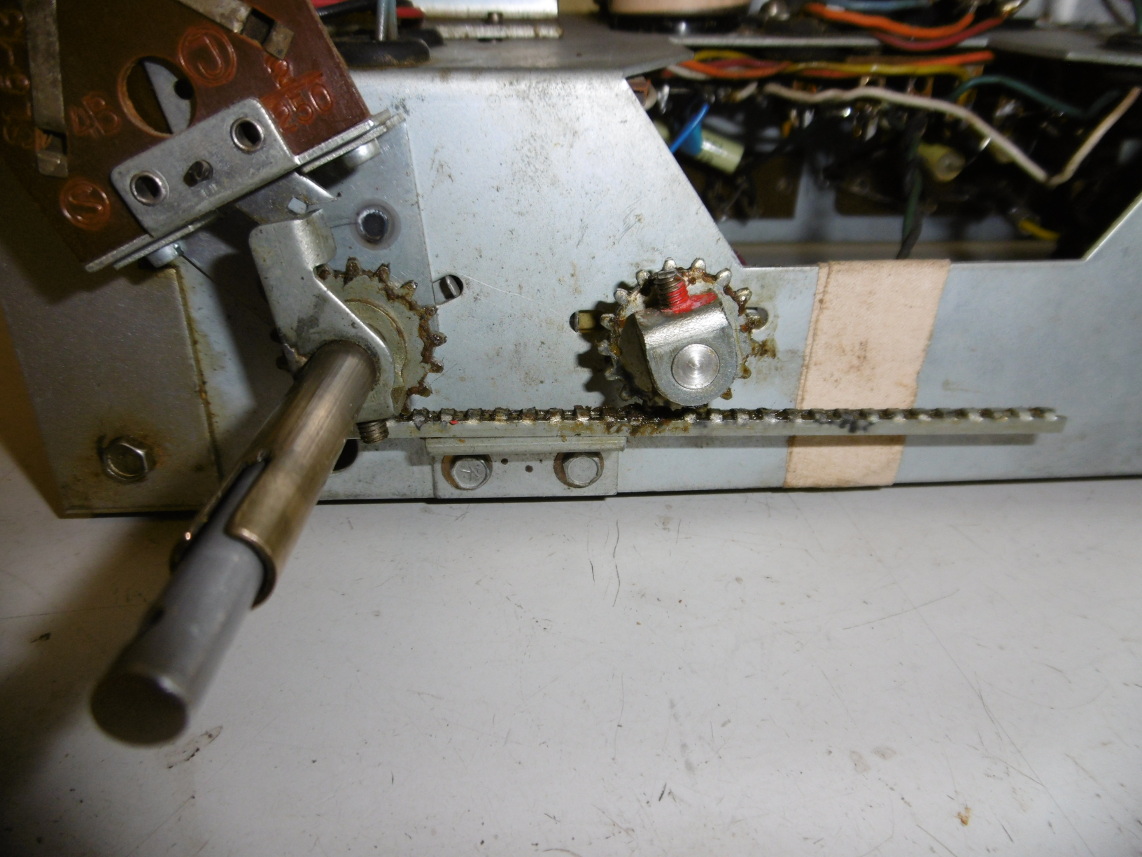

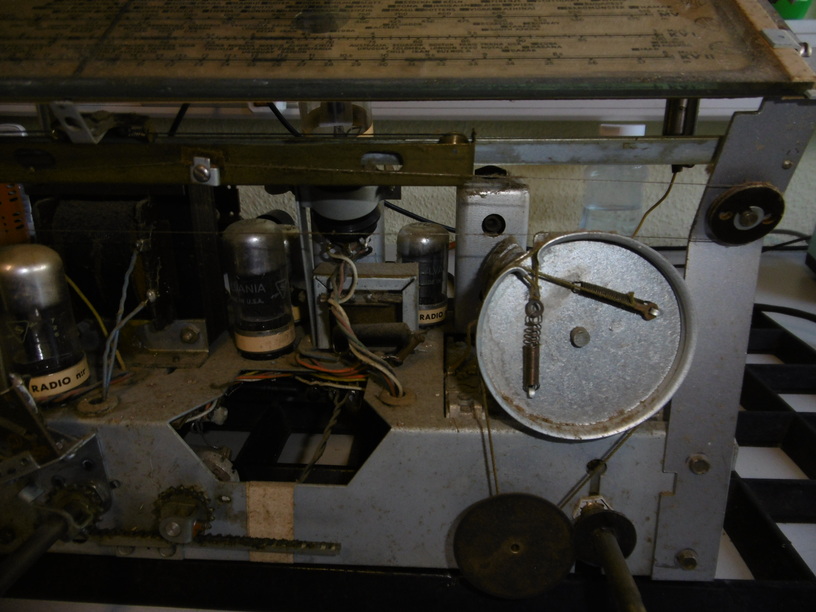

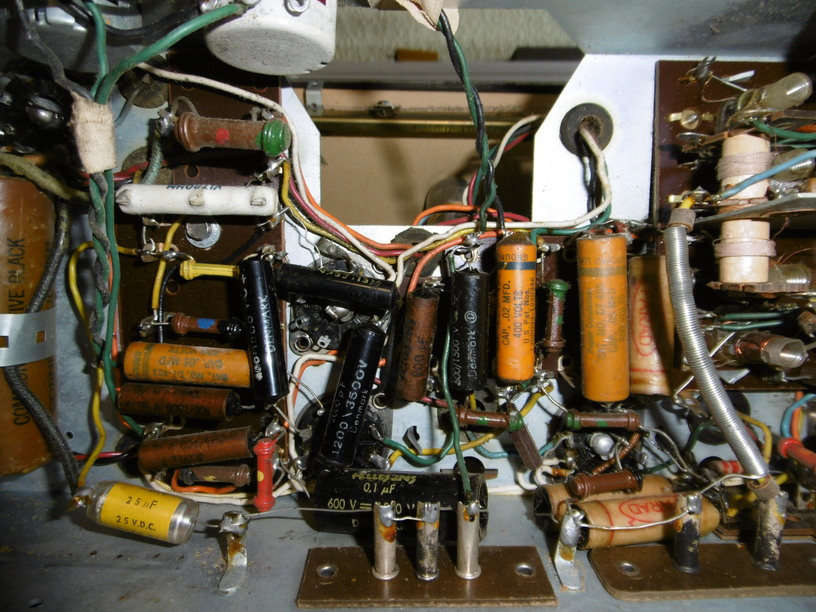

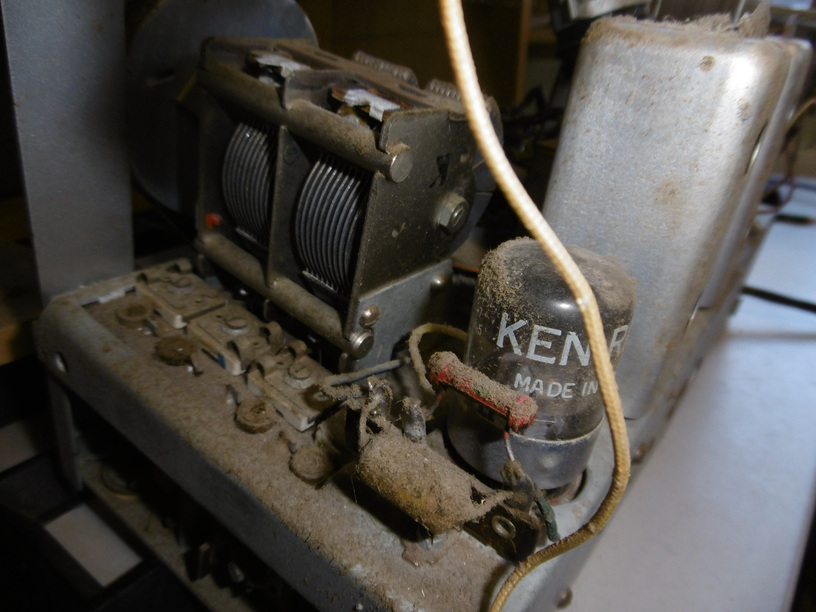

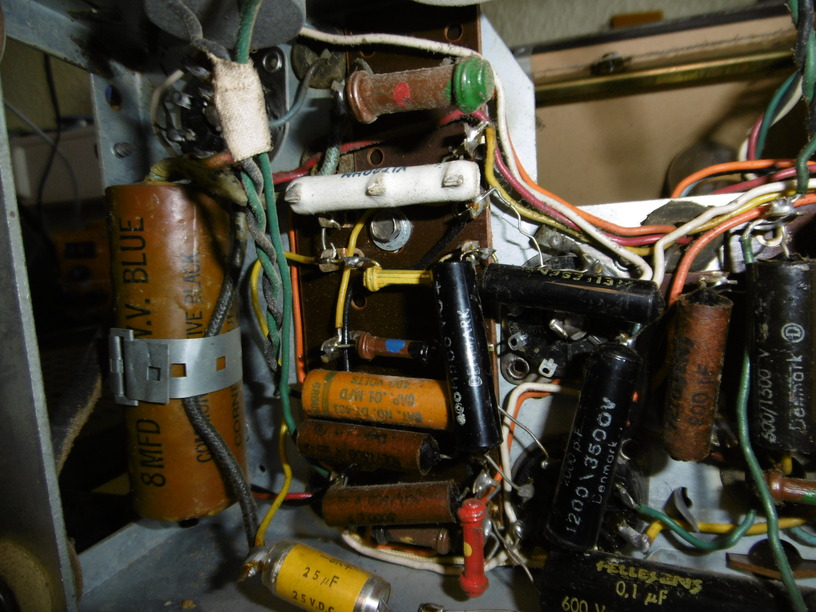

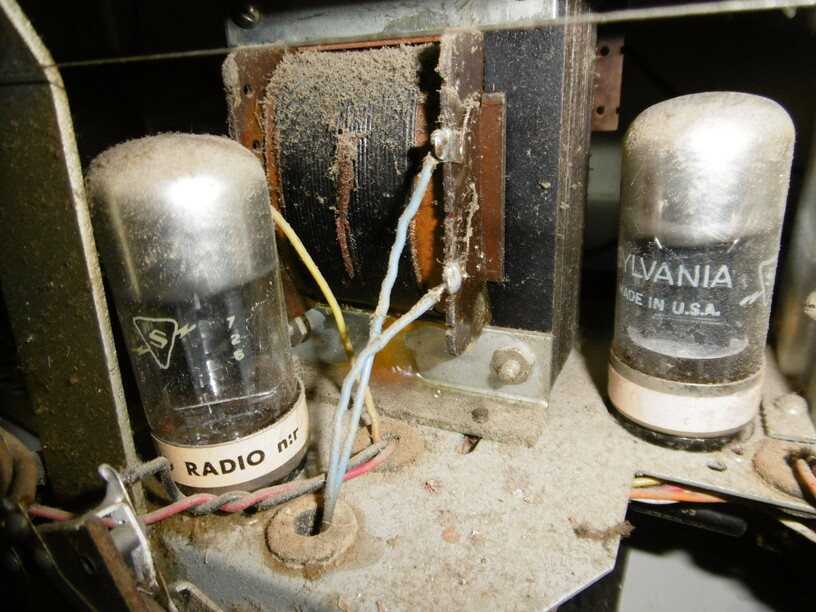

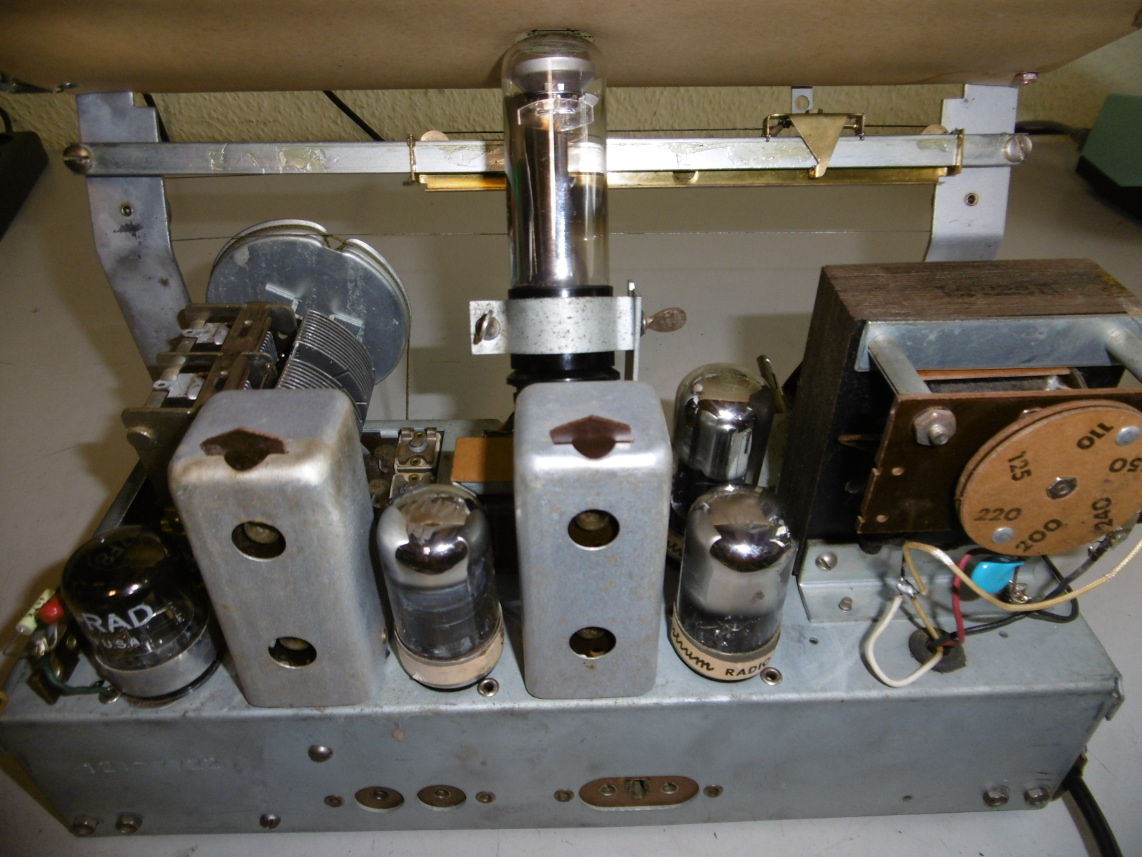

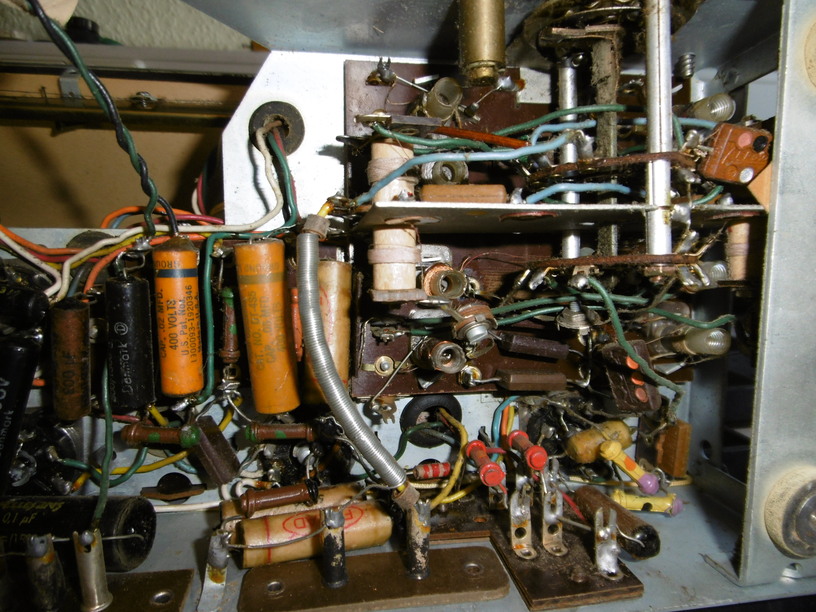

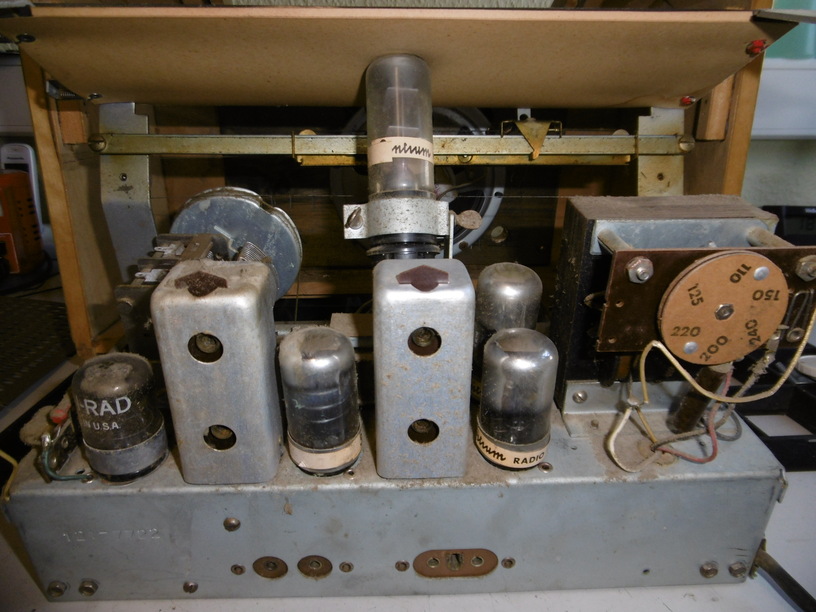

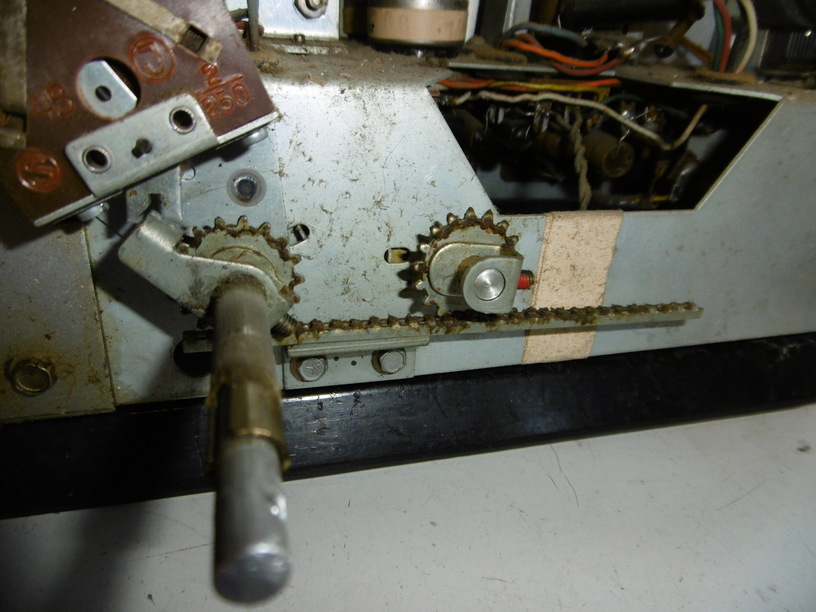

Hier Bilder vor der Instandsetzung:

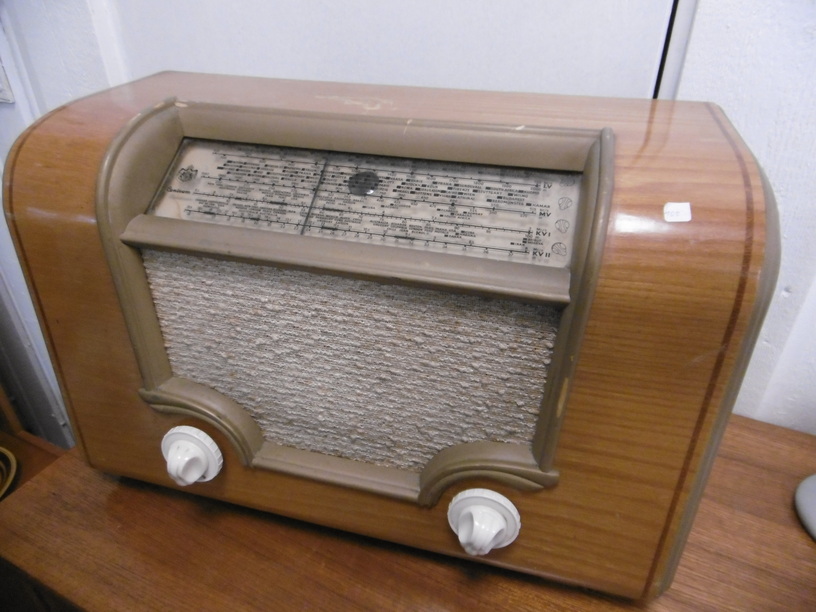

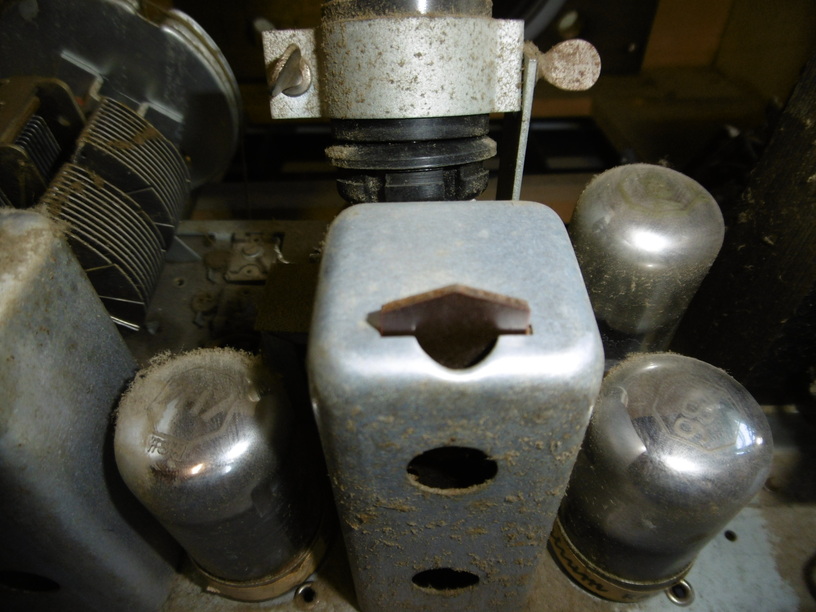

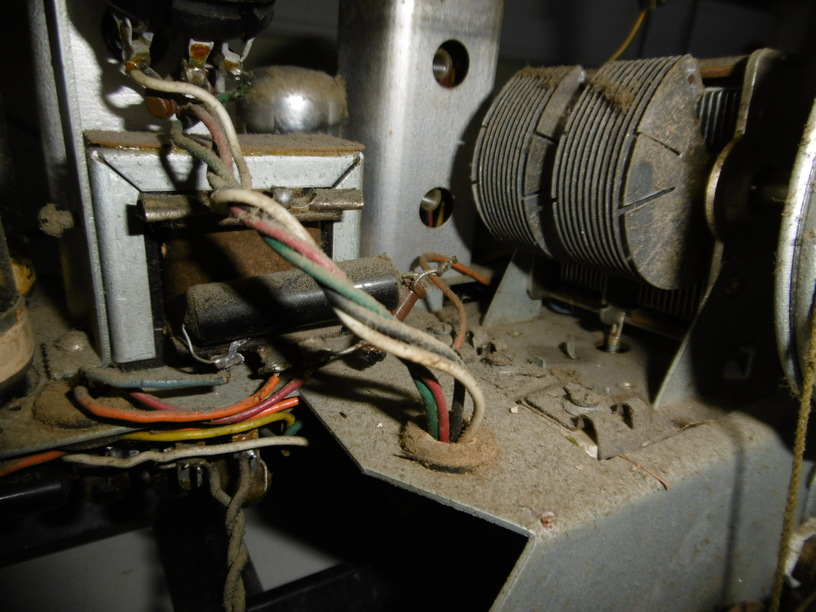

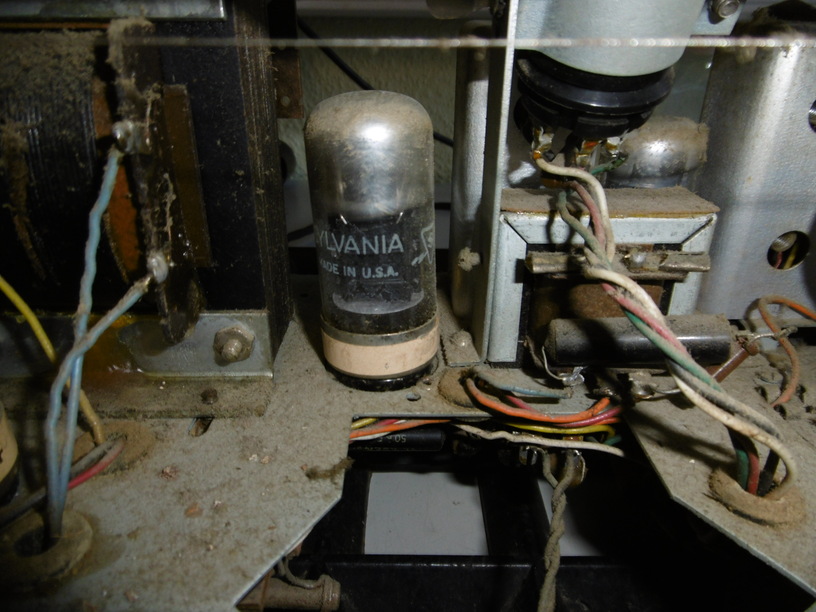

Der Staub ist noch nicht entfernt worden ...
6 Röhren (Bilder und Daten stammen von radiomuseum.org)

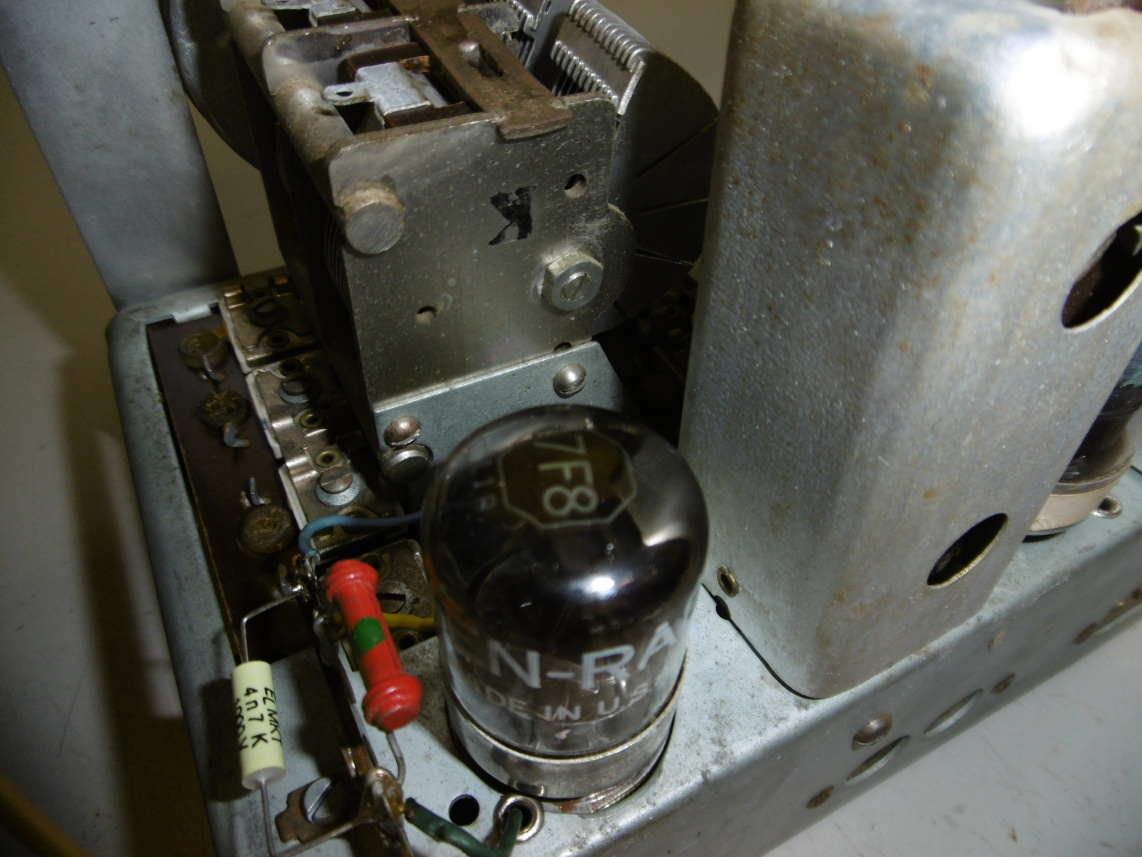

| 7F8 |
Misch- und Oszillatorstufe
|
|
|

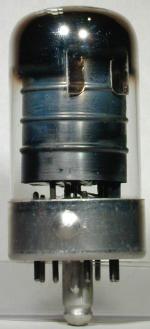

| 7H7 |
Zwischenfrequenzverstärker
|
|
|

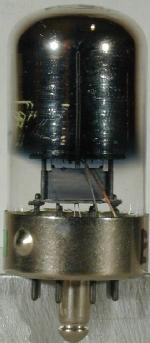

| 7B6 |
Demodulation
NF-Vorstufe
|
|
|

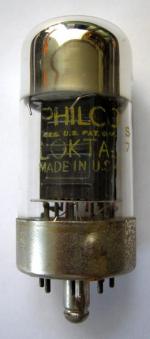

| 7B5 |
Endstufe
|
|
|

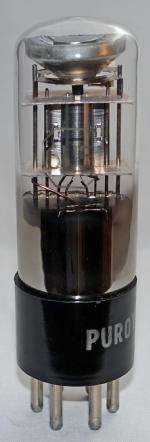

| 6U5 |
MagischesAuge
|
|
|

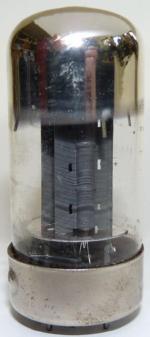

| 7Z4 |
Netzgleichrichter
|
|
|
UF = 6,35V
UA1 = 287 V
UA1 Brumm = 25 Vss
UA2 = 240 V
UA2 Brumm = 2 Vss
UA 7B5 = 277 V
- UG = 14,2 V
- UG Brumm = < 0,05 Vss
